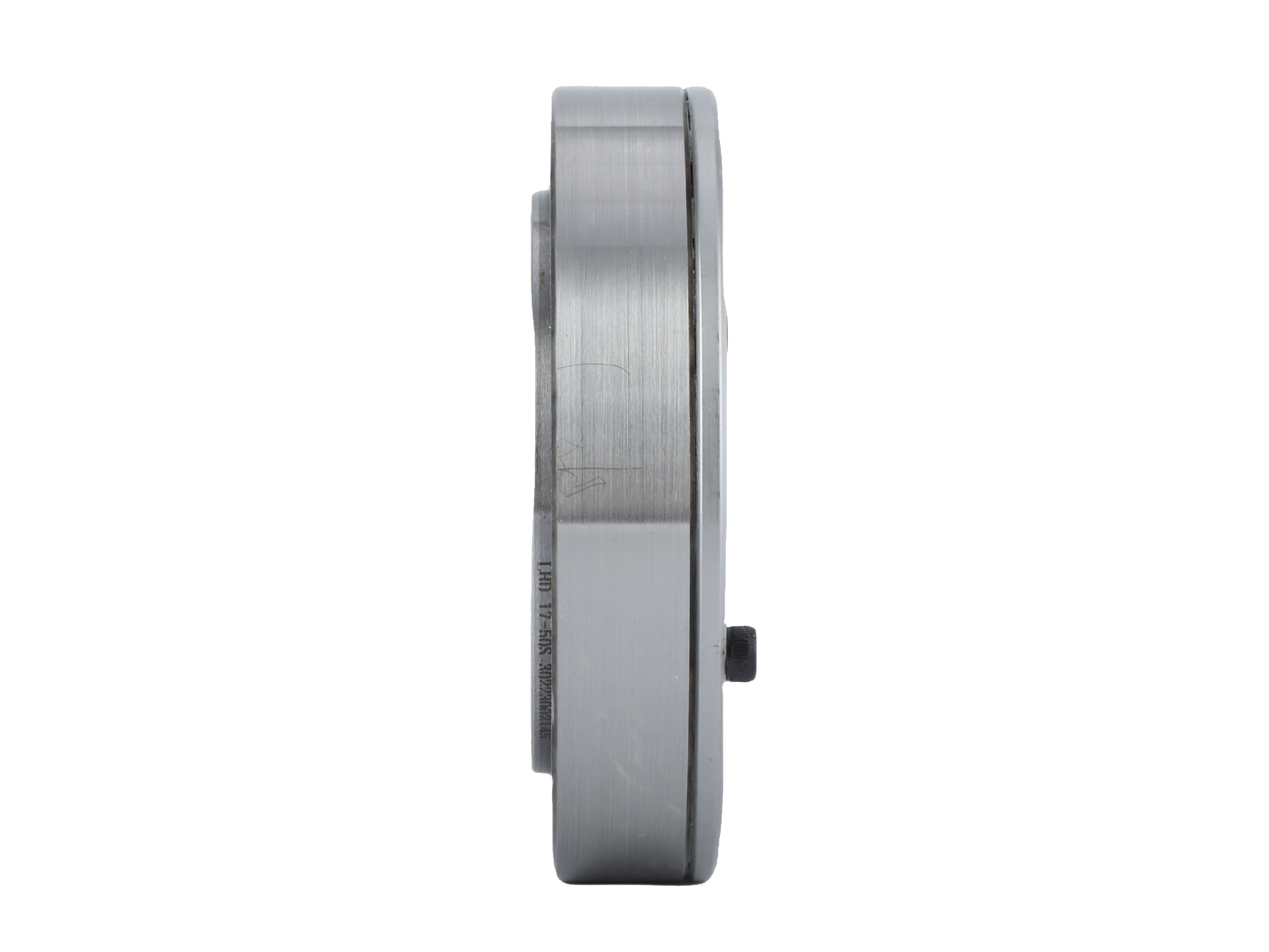

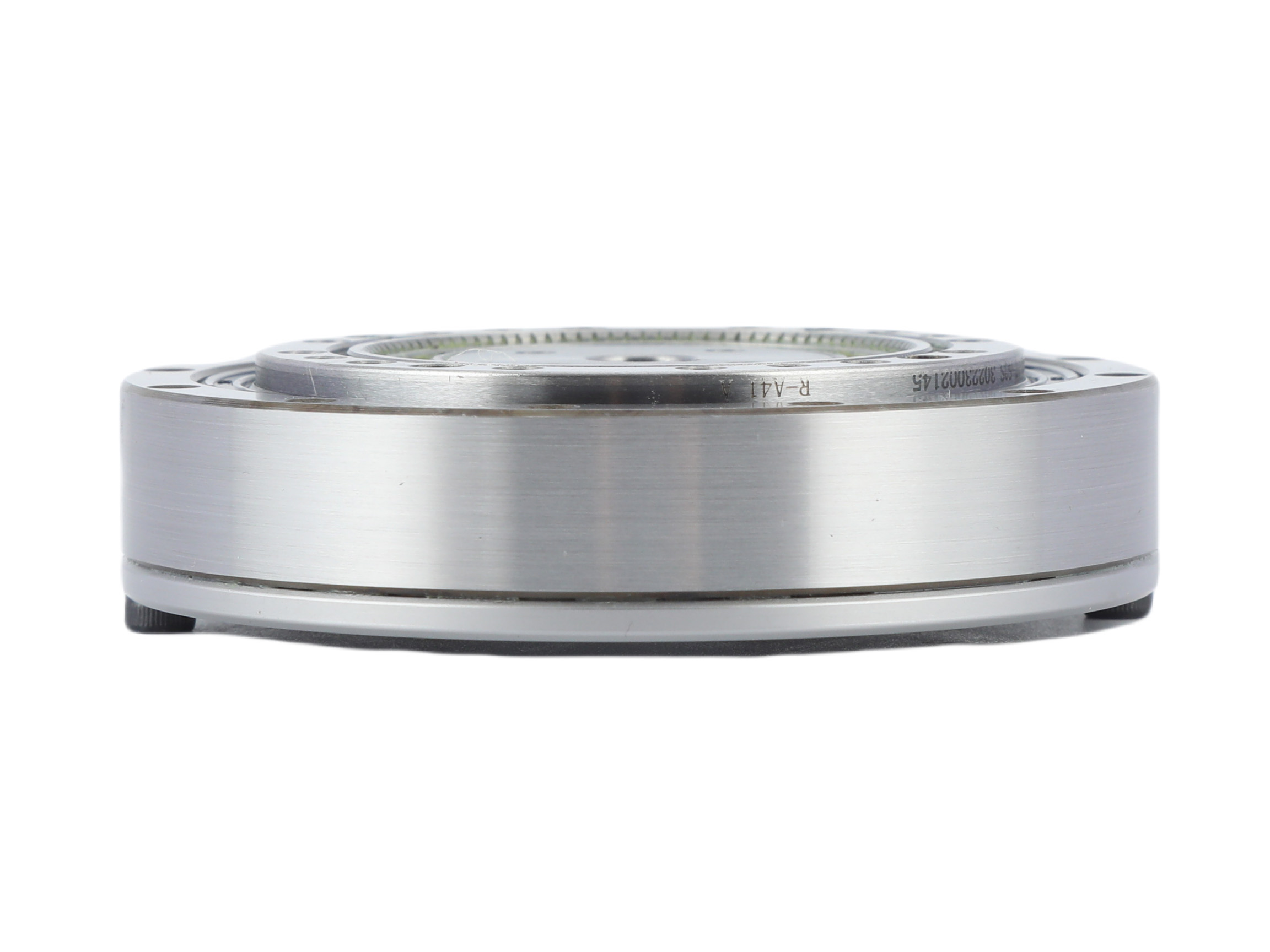

Ultratunn kompakt design hattform lättviktsvågreducerare

Name: Ultratunn kompakt design hattform lättviktsvågreducerare
SKU: 0

● Introduktion

FHD-seriens vågreducerare använder en ultrakort topphattformad flexspline, utformad för applikationer som kräver extrem kompakt konstruktion och låg vikt.FHD kombinerad typ eftersträvar den ultimata plattprofildesignen. Jämfört med FHG-serien är dess axiella längd reducerad med cirka 50%. Utrustad med högstyva korsrullager på utgångssidan är den idealiskt lämpad för applikationer som kräver utrymmesbegränsad design.

Kontakta oss

Funktioner

● Ultratunn profil med ihålig struktur

● Kompakt och strömlinjeformad design

● Hög vridmomentkapacitet

● Hög styvhet, noll glapp

● Koaxial in-/utgång

Specifikation

Blad 1



Startmoment för FHD-serien					enhet:cNm
Typ Utväxlingsförhållande	14	17	20	25	32
50	6.2	19	25	39	60
80	5	16	23	36	55
100	4.8	17	22	34	50

Blad 2



Modell	Värde	Momentant tillåtet värde
FHD-14	Mb di41Nm	Mb max 80Nm
	Ft di 270N	Ft max 490N
	Fa di270N	Fa max 490N
FHD-17	Mb di59Nm	Mb max 140Nm
	Ftdi 330N	Ftmax 570N
	Fa di330N	Fa max 570N
FHD-20	Mbdi117Nm	Mb max 230Nm
	Ftdi 550N	Ft max 975N
	Fa di 550N	Fa max975N
FHD-25	Mb di213Nm	Mb max 420Nm
	Ftdi790N	Ft max 1400N
	Fa di790N	Fa max 1400N
FHD-32	Mb di400Nm	Mb max800Nm
	Ftdi1240N	Ft max2100N
	Fa di 1240N	Fa max 2100N

Blad3



Modell	Utväxlings förhållande	Nominellt vridmoment vid 2000r/min ingång	Tillåtet topp vridmoment vid start och stopp	Tillåtet maximalt värde för genomsnittligt belastnings vridmoment	Tillåtet maximalt momentant vridmoment	Tillåten maximal ingående rotations hastighet(Grease)	Tillåten genomsnittlig ingående rotations hastighet(Greaae)	Glapp	Vikt	Konstruktionslivslängd
Modell	Utväxlings förhållande	Nm	Nm	Nm	Nm	r/min	r/min	Bågsek	Kg	Timme
14	50	3.7	12	4.8	23	8500	3500	≤20	FHD-I:0.34 FHD-II:0.64	9000
	80	5.1	15	6.2	29					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	FHD-I:0.42 FHD-II:0.87	9000
	80	14	29	21	54					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	FHD-I:0.54 FHD-II:1.14	9000
	80	23	49	28	78					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	FHD-I:0.95 FHD-II:1.75	9000
	80	42	91	62	157					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4800	3500	≤20	FHD-I:1.90 FHD-II:3.56	9000
	80	79	202	126	350					10000
	100	96	233	151	420					10000
