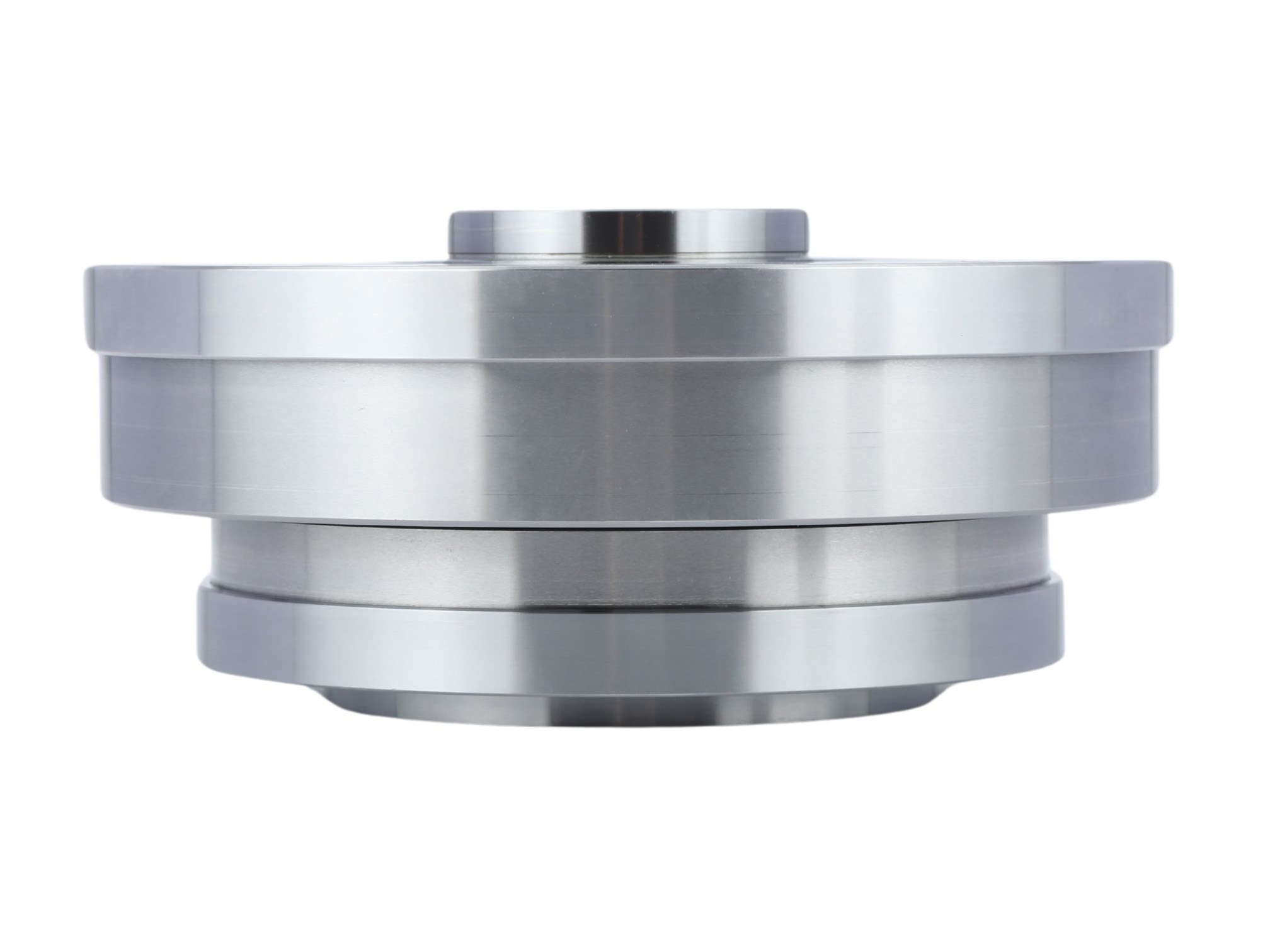

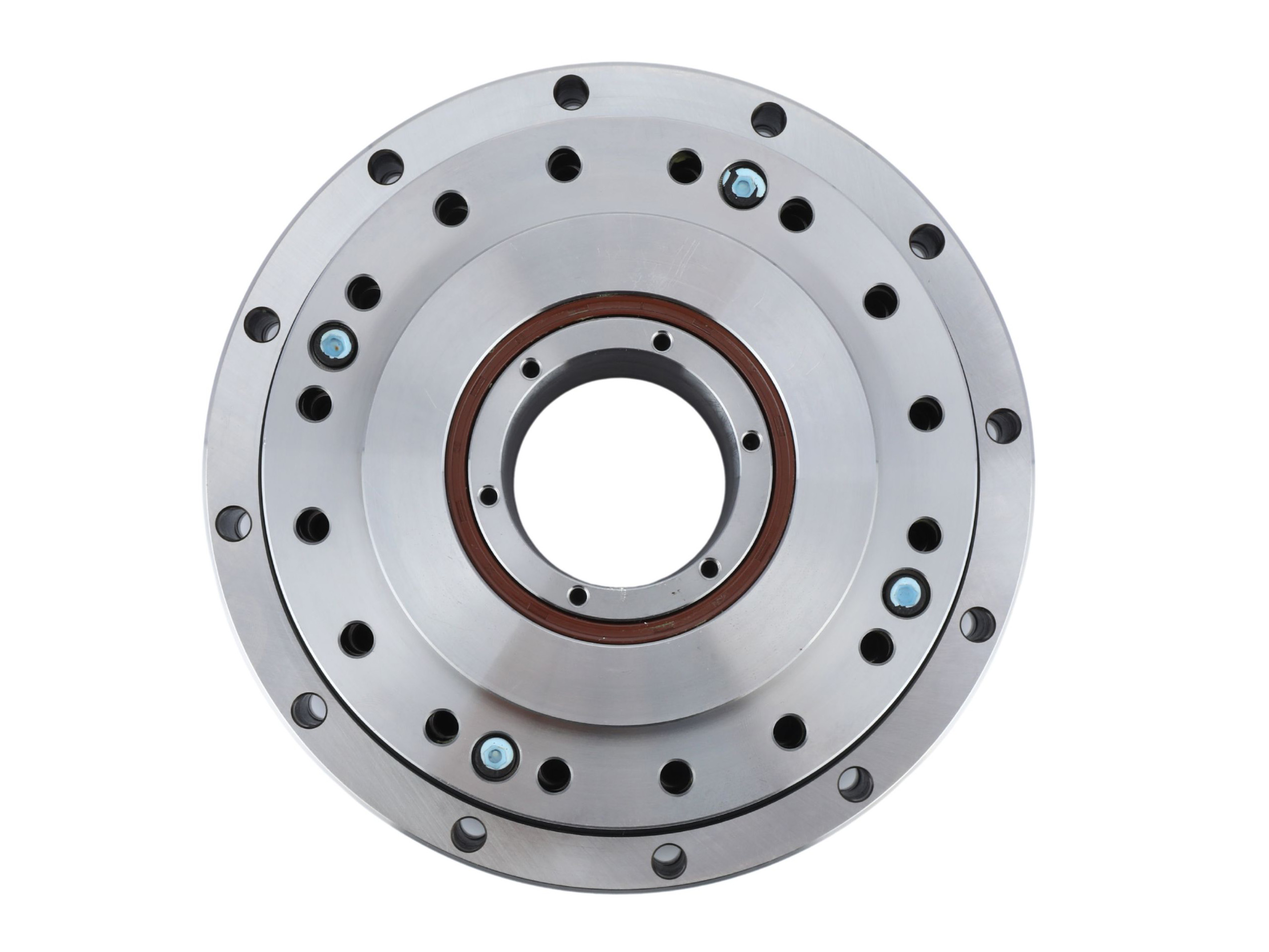

Högmoment topphattstil stor hålaxel harmonisk reduktionsväxel

Name: Högmoment topphattstil stor hålaxel harmonisk reduktionsväxel
SKU: 0

● Introduktion

Den harmoniska reduktionsväxeln i FHG-AH-serien är konstruerad för applikationer med högt vridmoment, stor hålaxel och tung belastning. Med en flexspline i topphattstil och en våggenerator-kam med en överdimensionerad hålaxelstruktur, möjliggör denna serie enkel dragning av kablar, ledskruvar och optiska banor genom sitt centrala hålrum, vilket effektivt löser utmaningar som är förknippade med att föra igenom stora komponenter. Den ger en optimerad lösning för sådana krav. Serien använder vanligtvis anslutningar med synkronremskiva eller växelstrukturer med stor hålaxel för integrering av ingången.

Kontakta oss

Funktioner

● Stor hålaxel- och håldesign underlättar passage av överdimensionerade komponenter

● Ökad vridmomentkapacitet, förbättrad lastbärande prestanda, och överlägsen styvhet

● Exceptionell rotationsnoggrannhet och repeterbar positioneringsprecision

● Idealisk för maskiner som kräver specialiserat vridmoment, integrering av hålaxel/hål, och hög lastkapacitet

Specifikation

Blad 1



Modell	Utväxlings förhållande	Märkvridmoment vid ingång 2000r/min		Toppvridmoment vid start/stopp		Tillåtet max. värde för genomsnittlig belastnings- vridmoment		Momentant tillåtet max. vridmoment		Tillåten max. ingående rotations- hastighet(r/min)	Tillåten genomsnittlig ingående rotations- hastighet(r/min)	Glapp	Vikt
Modell	Utväxlings förhållande	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Fettsmörjmedel	Fettsmörjmedel	bågsekund	kg
FHG-45-50-AH	50	229	23	650	66	584	60	1235	126	3800	3000	12	10
FHG-45-80-AH	80	407	42	918	94	507	52	1651	168	3800	3000	8	10
FHG-45-100-AH	100	457	47	982	100	650	66	2041	208	3800	3000	6	10
FHG-45-120-AH	120	524	53	1070	109	806	82	2288	233	3800	3000	5	10
FHG-45-160-AH	160	524	53	1147	117	819	84	2483	253	3800	3000	4	10
FHG-50-80-AH	80	484	49	1223	125	675	69	2418	247	3500	2500	8	15
FHG-50-100-AH	100	612	62	1274	130	866	88	2678	273	3500	2500	6	15
FHG-50-120-AH	120	692	71	1404	143	1057	108	2678	273	3500	2500	5	15
FHG-50-160-AH	160	692	71	1534	157	1096	112	3187	325	3500	2500	4	15
FHS-58-50-AH	50	176	18	1020	104	260	27	1960	200	3000	2200	10	20
FHG-58-80-AH	80	714	73	1924	196	1003	102	3187	325	3000	2200	6	20
FHG-58-100-AH	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	20
FHG-58-120-AH	120	971	99	2236	228	1547	158	4329	442	3000	2200	4	20
FHG-58-160-AH	160	971	99	2392	244	1573	161	4459	455	3000	2200	3	20
FHG-65-80-AH	80	971	99	2743	280	1352	138	4836	493	2800	1900	6	28.5
FHG-65-100-AH	100	1238	126	2990	305	1976	202	6179	631	2800	1900	5	28.5
FHG-65-120-AH	120	1238	126	3263	333	2041	208	6179	631	2800	1900	4	28.5
FHG-65-160-AH	160	1238	126	3419	349	2041	208	6179	631	2800	1900	3	28.5
