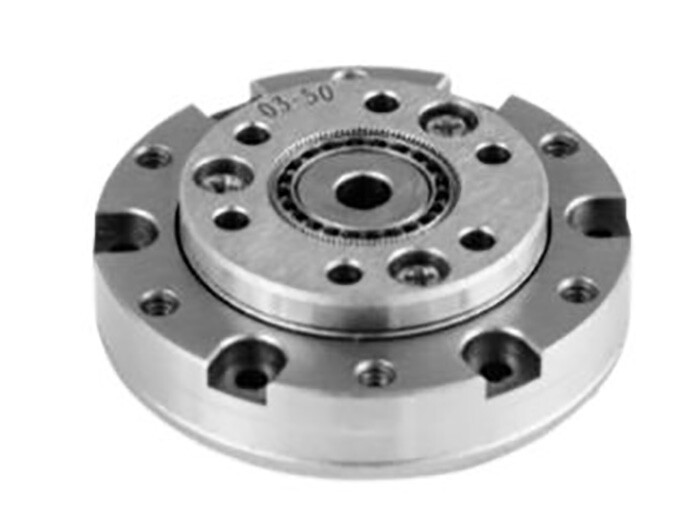

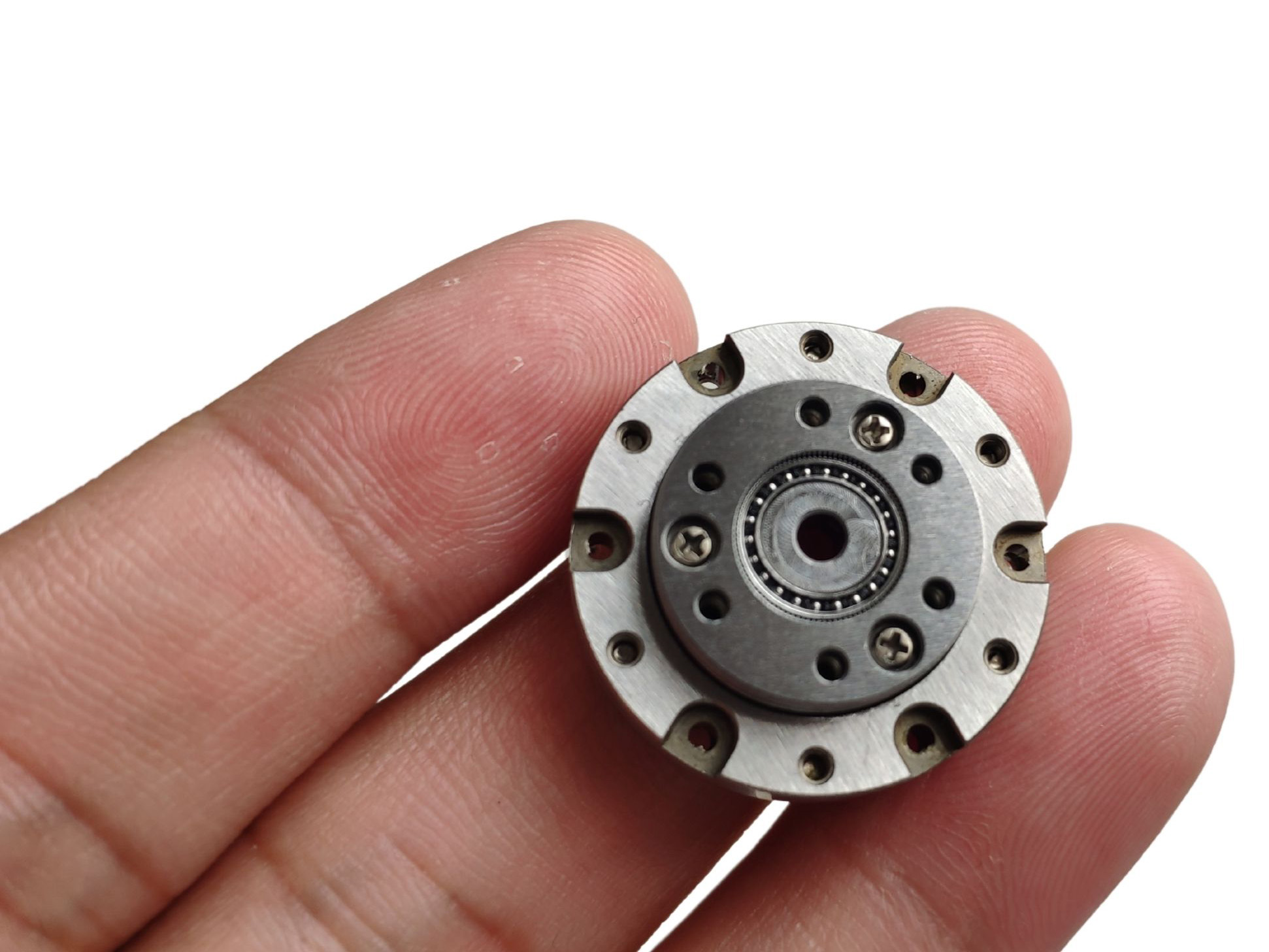

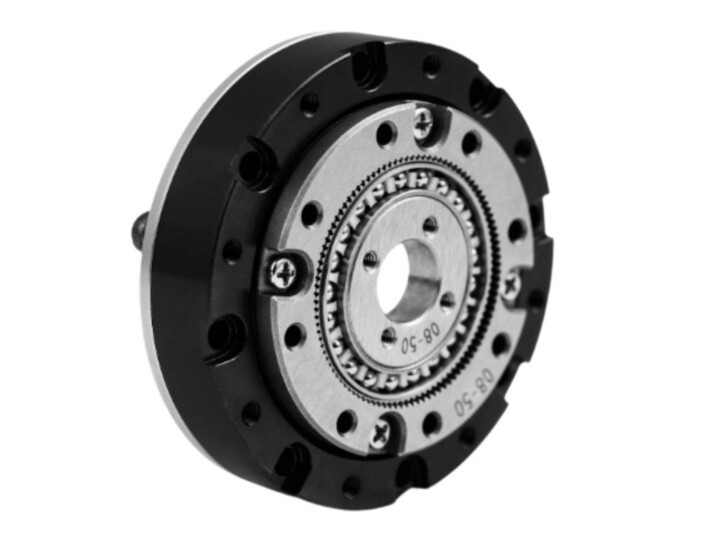

Topphatt-stil Kompakta axiella dimensioner Liten harmonisk växel

Name: Topphatt-stil Kompakta axiella dimensioner Liten harmonisk växel
SKU: 0

● Introduktion

SHD-mini-seriens harmoniska växel är utformad för tillämpningar med krav på liten volym och vikt, med kompakta axiella dimensioner och en flexspline i topphatt-stil. Denna serie levererar uteslutande förmonterade modulprodukter för omedelbar användning. Huvudlagret använder kompakta fyrpunktskontaktkullager för att direkt bära externa laster. Axelhålsdimensionerna i denna serie kan anpassas för att matcha specifika motoraxelstorlekar. Välj den mest lämpliga motormodellen baserat på kraven i din mekaniska konstruktion.

Kontakta oss

Funktioner

● Kompakt storlek och lättviktsdesign

● Kompakt och förenklad design

● Utmärkt rotationsnoggrannhet och positioneringsprecision

● Koaxial in- och utgångskonfiguration

Specifikation

Blad 1



Modell		Utväxling	Märkvridmoment vid ingång 2000r/min [N.m]	Tillåtet toppvridmoment under start och stopp [N.m]	Maximalt tillåtet värde för genomsnittligt lastvridmoment [N.m]	Maximalt momentant tillåtet vridmoment [N.m]	Maximalt tillåten ingångshastighet [r/min]	Tillåten genomsnittlig ingångshastighet [r/min]	Kuggspel (arcsec)	1/4GD[kgcm2]	Massa (kg)
SHD Serie	03	30	0.08	0.15	0.12	0.25	10000	6500	≤20	7.0x10-4	0.016
	03	50	0.13	0.24	0.16	0.5	10000	6500	≤20	7.0x10-4	0.016
	05	30	0.23	0.47	0.35	0.85	10000	6500	≤20	2.5x10-4	0.040
		50	0.38	0.87	0.5	1.7			≤20
		80	0.5	1.2	0.82	2.2			≤10
	08	30	0.8	1.6	1.3	3.2	8500	3500	≤20	3.2x10-3	0.061
		50	1.6	3.16	2.1	6.1			≤20
		80	2.1	4	2.9	7.5			≤10
		100	2.4	4.6	3.2	8.7			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.127
		50	3.2	7.8	5.1	15			≤20
		80	4.2	9.5	7.2	20			≤10
		100	4.8	10.5	8.7	23			≤10
	14	30	3.8	8.7	6.2	15	8500	3500	≤20	3.4x10-1	0.312
		50	4.8	16	6.8	32			≤20
		80	6.4	22	9.5	45			≤10
		100	7.4	26	10.8	50			≤10
