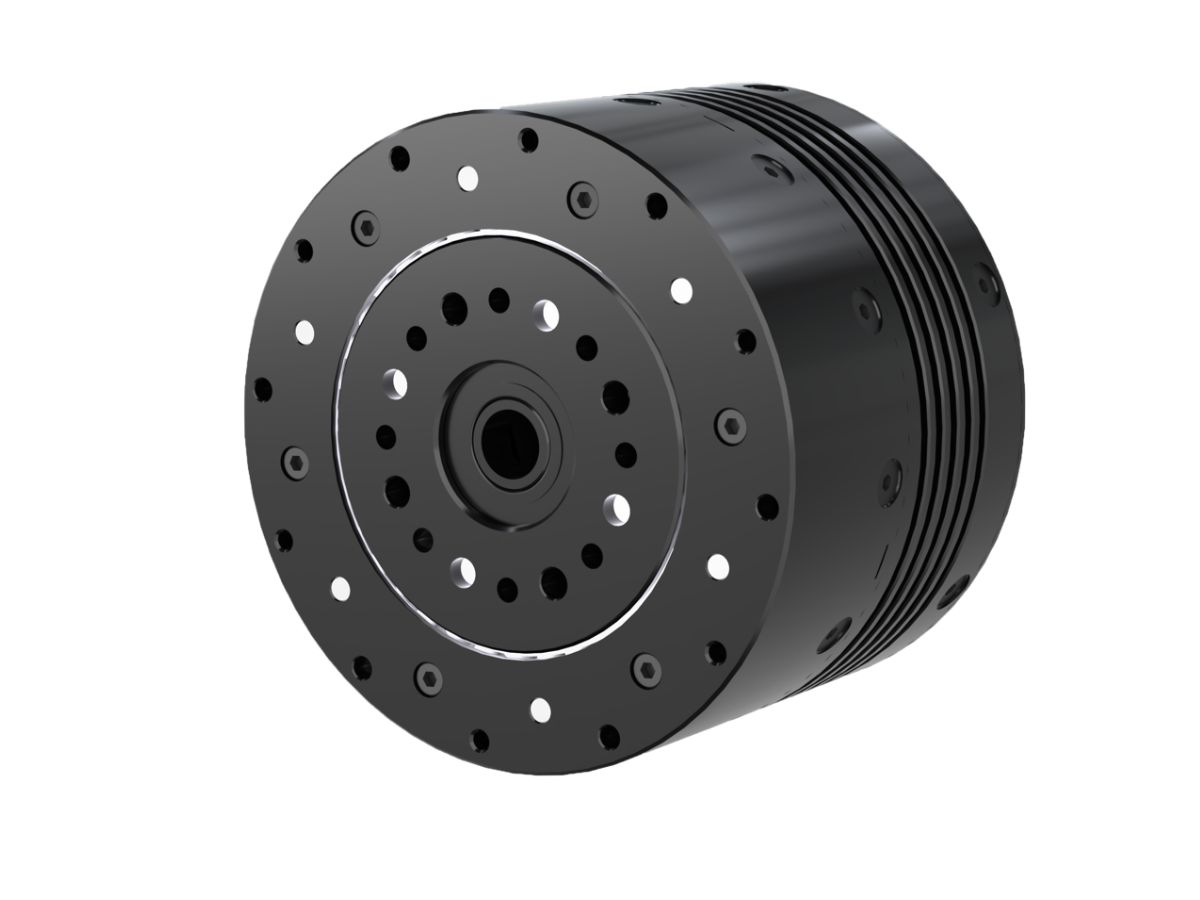

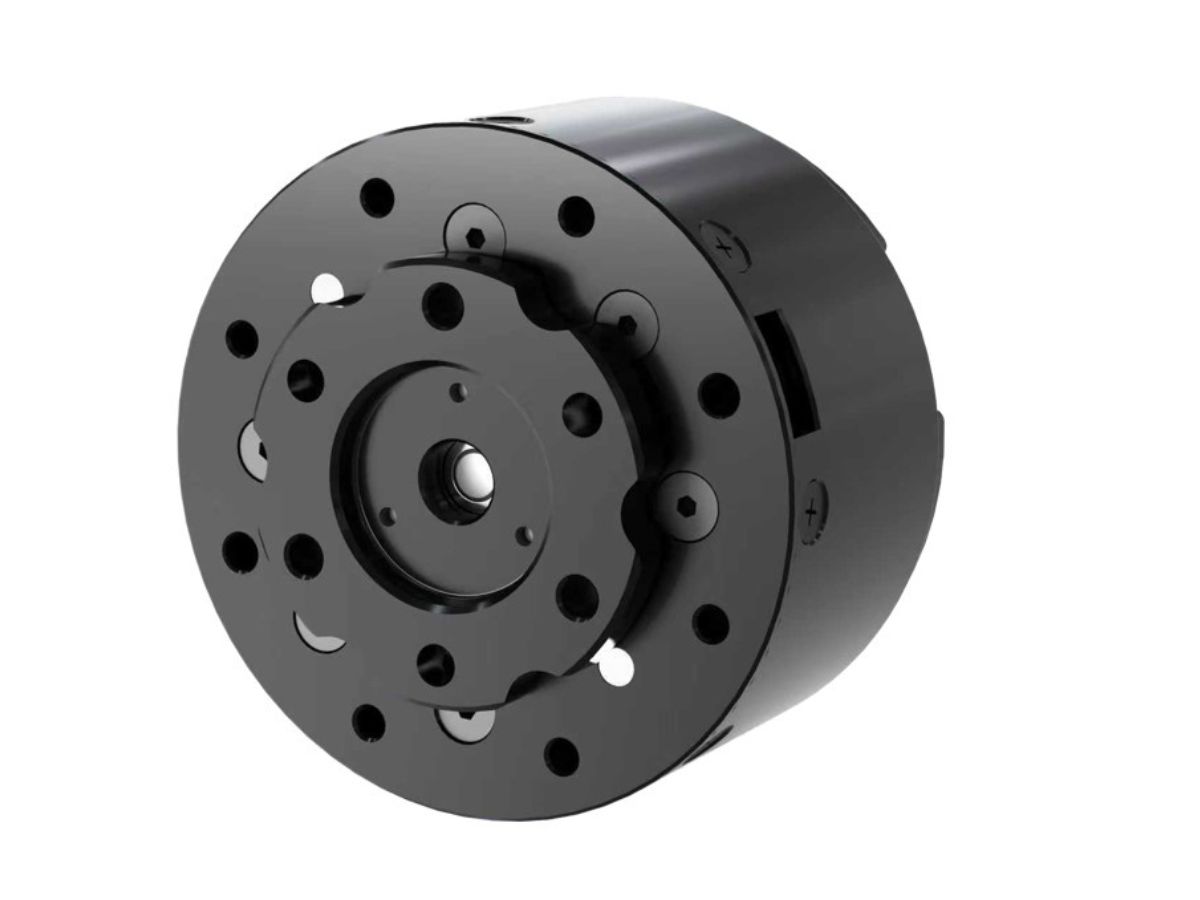

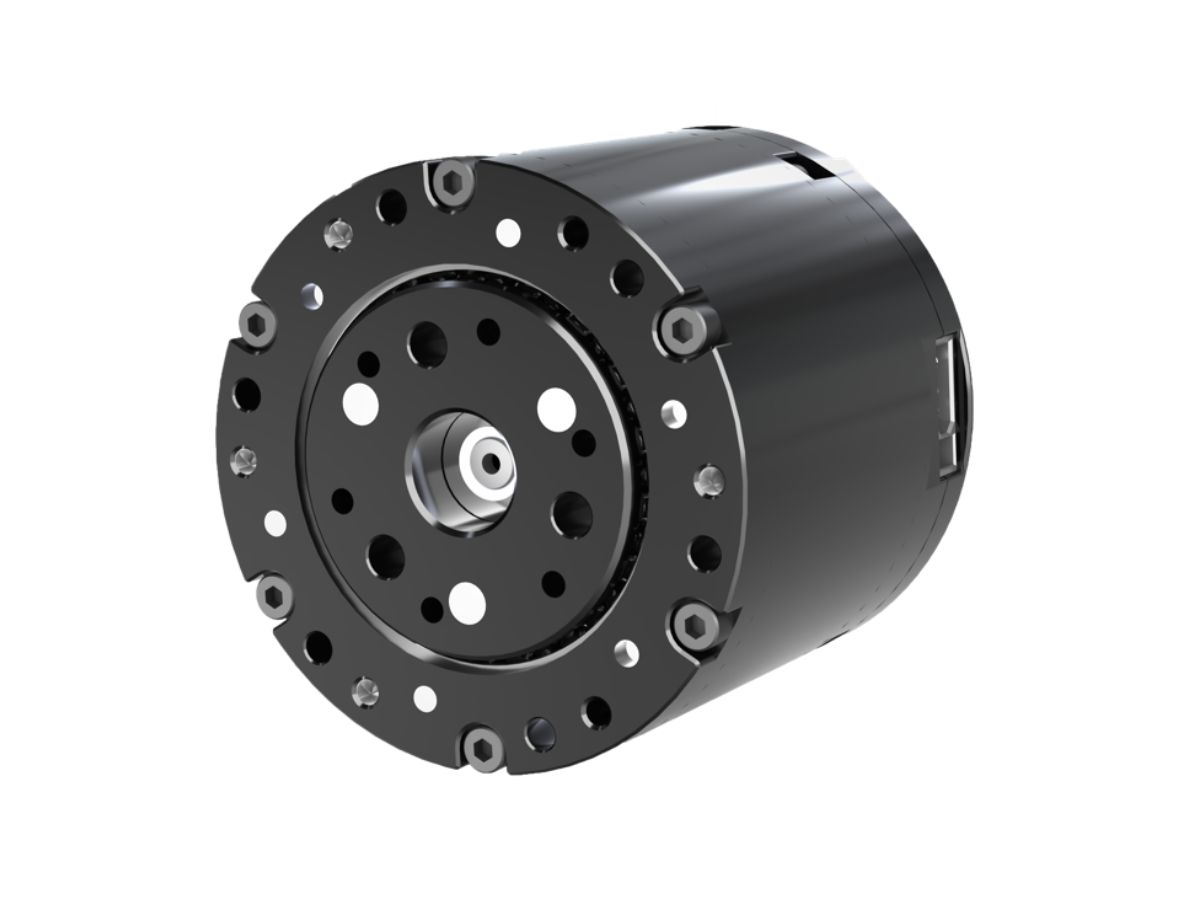

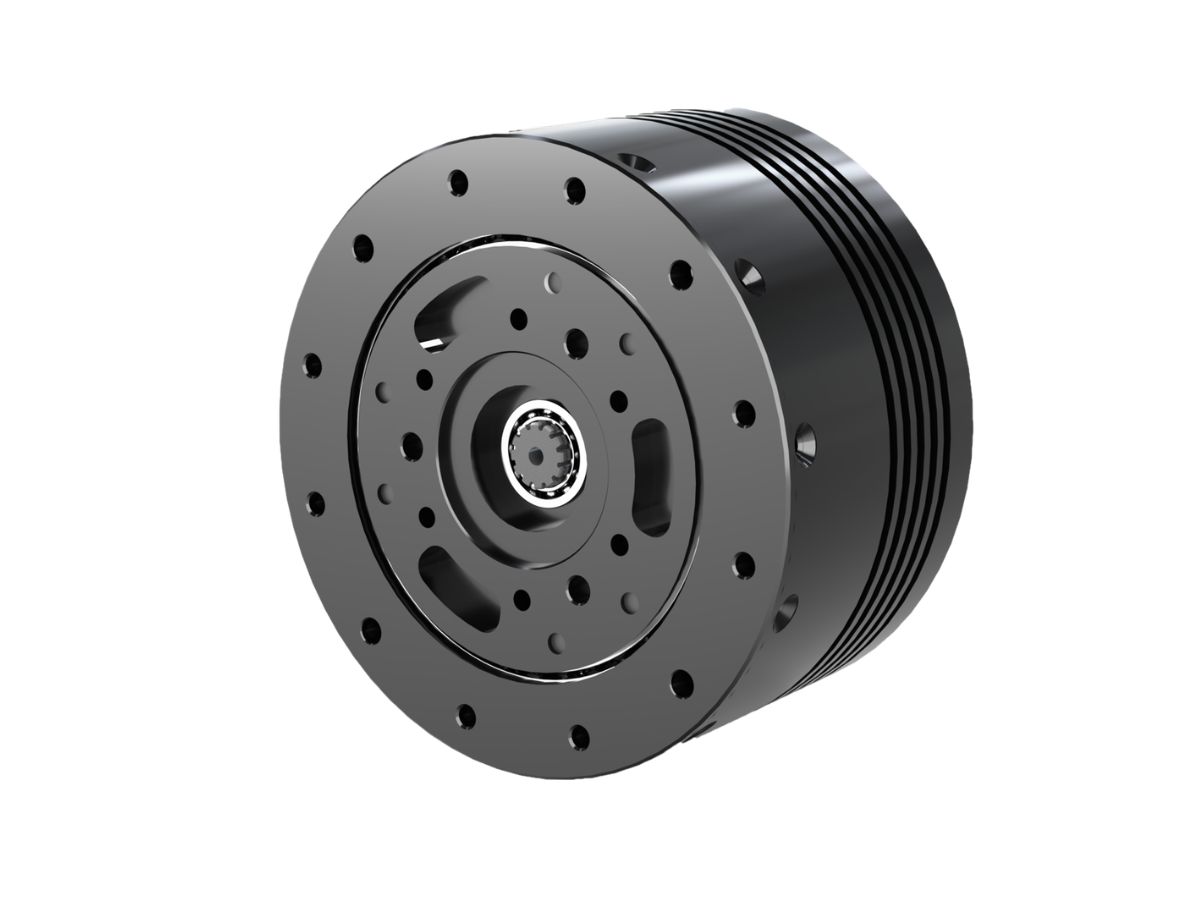

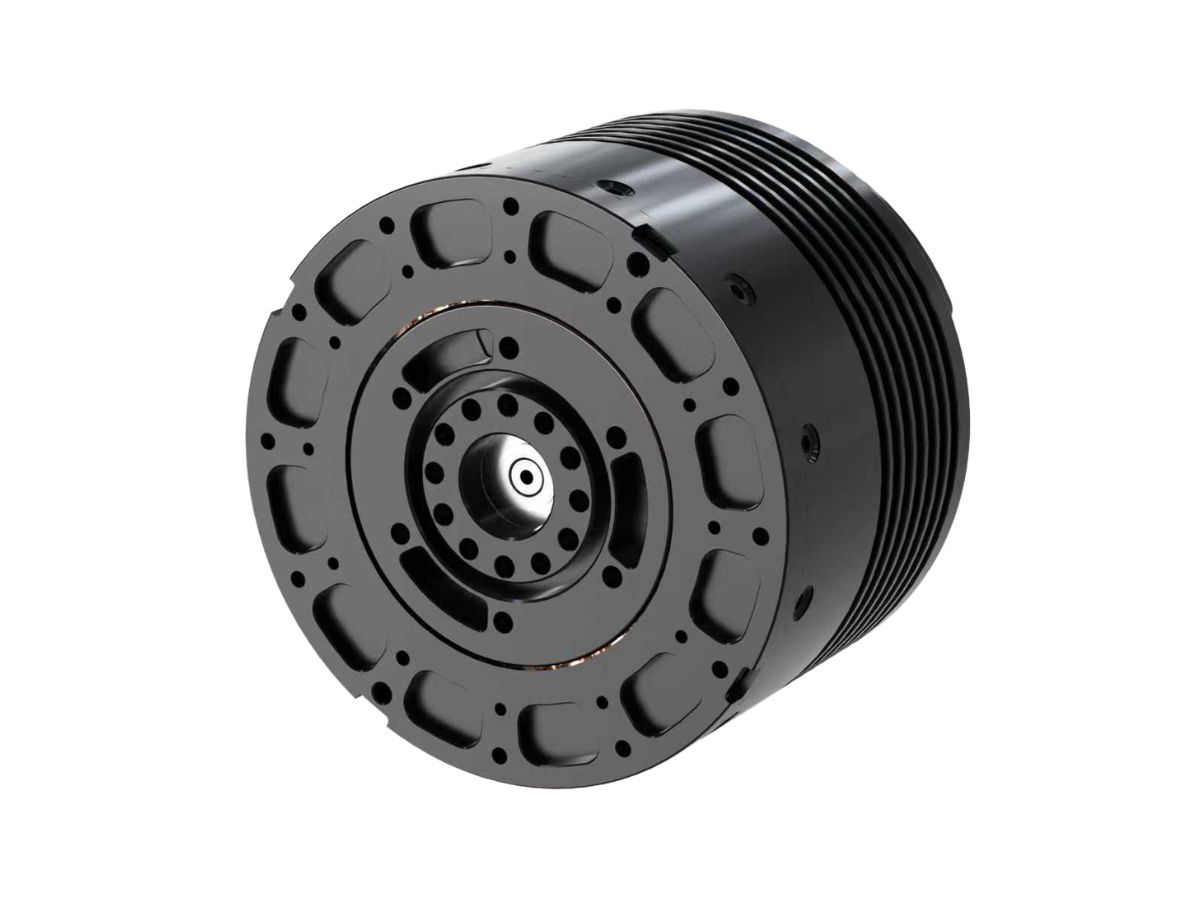

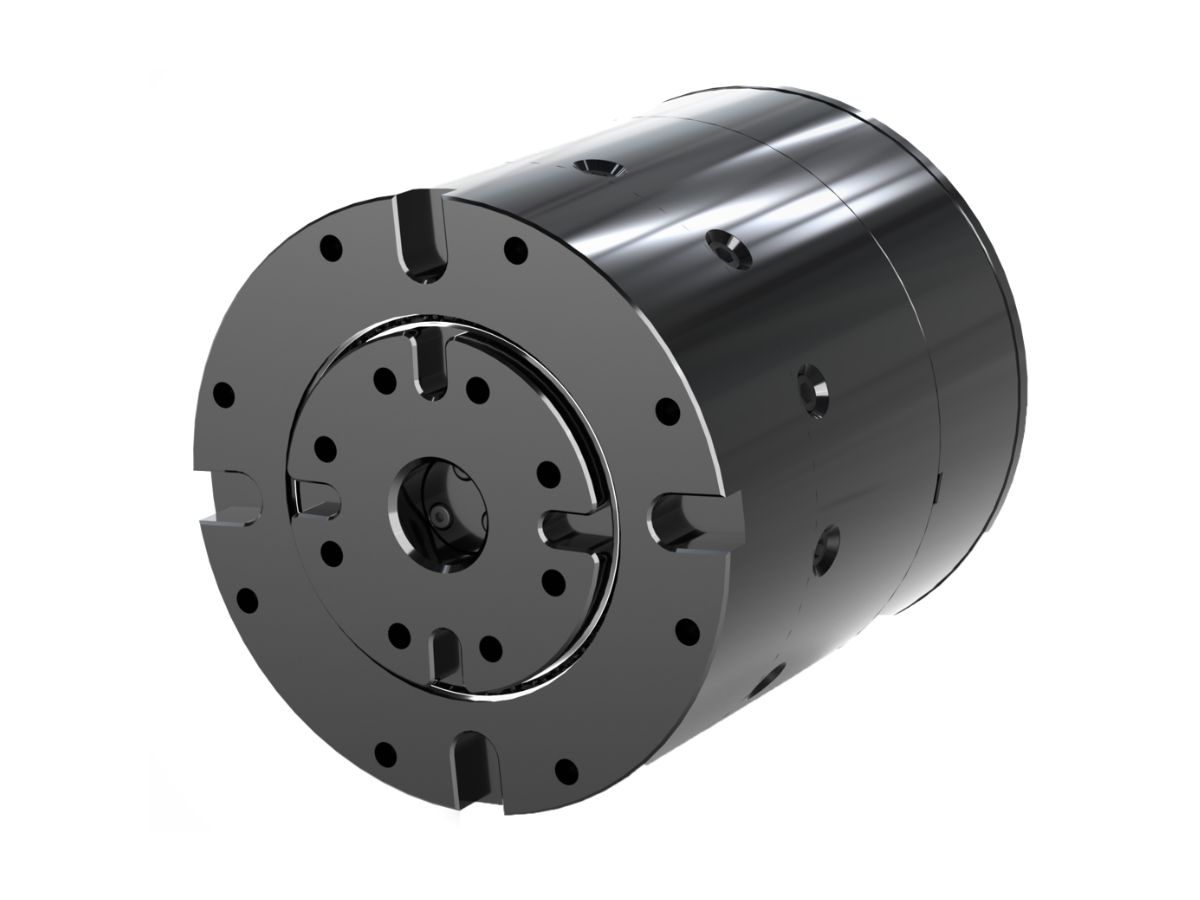

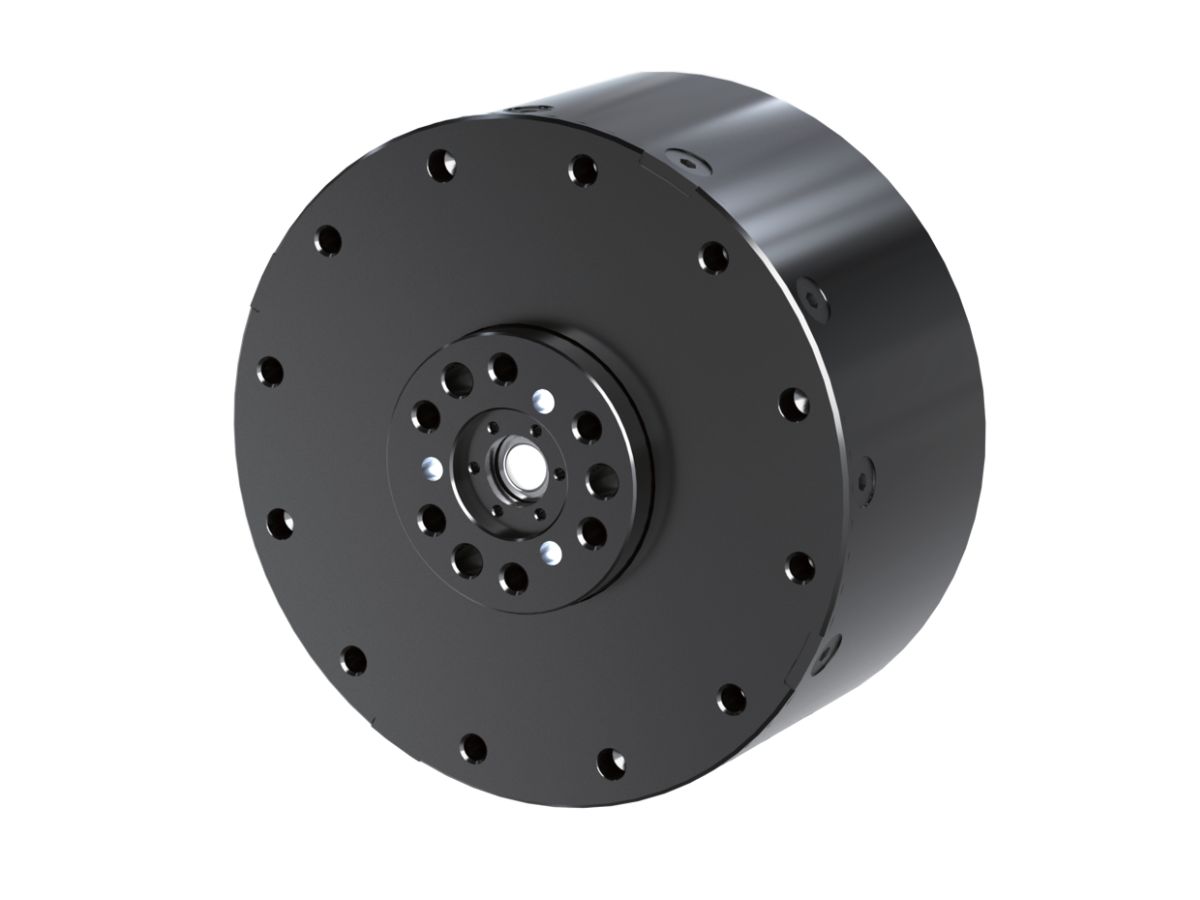

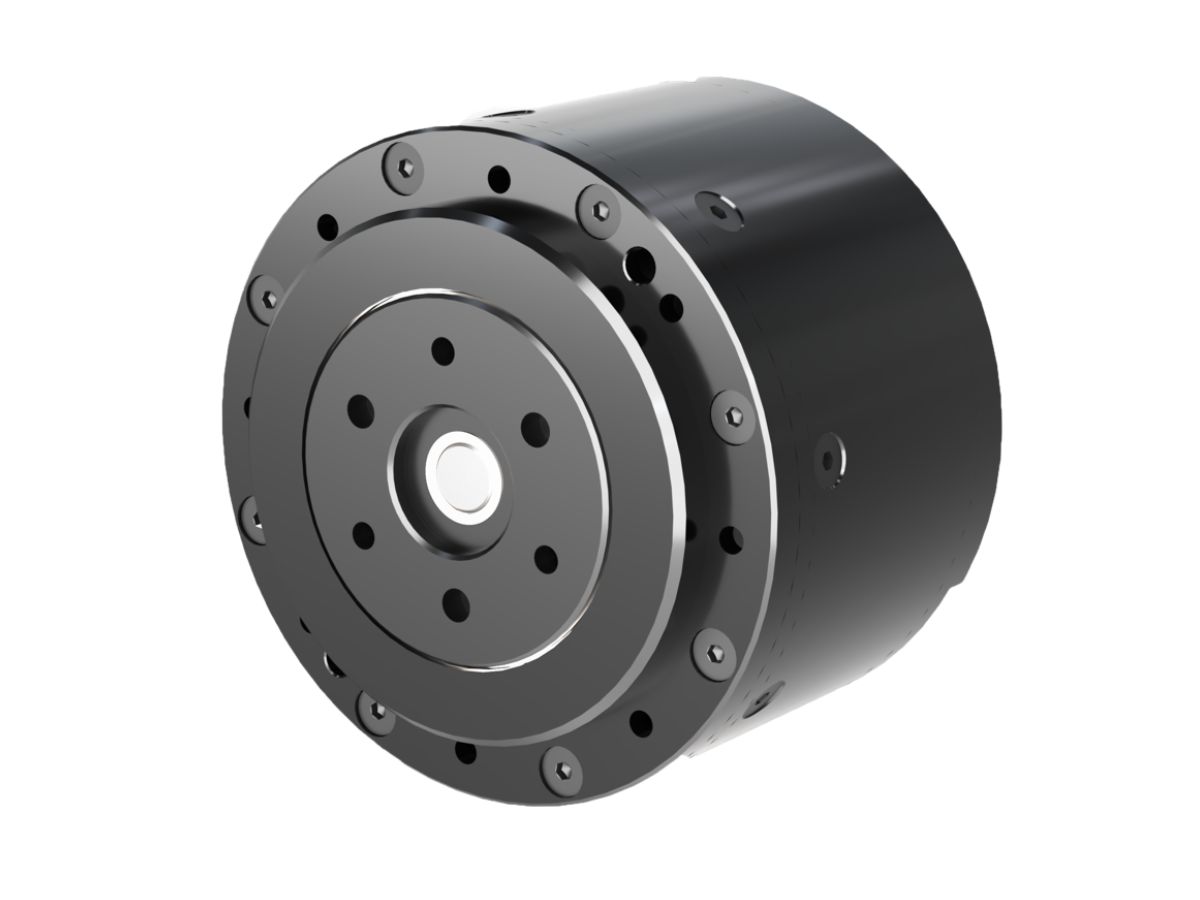

Planetväxelledsmoduler med högsta vridmomentsutgång och låg vikt

Planetväxelledsmoduler med högsta vridmomentsutgång och låg vikt

● Introduktion

HONPINE PA-seriens planetledsmoduler har tre exklusiva uppfinningspatent och sju bruksmodellpatent. Med en genialisk konstruktionsdesign levererar de det högsta vridmomentsuttaget bland produkter i samma klass, och erbjuder kraftfull och stabil prestanda.
HONPINE tillhandahåller omfattande produktresurser och teknisk support, vilket möjliggör snabb implementering i olika applikationsscenarier samtidigt som tiden, arbetsinsatsen och kostnaden som krävs under projektets förstudiefas minskas avsevärt.
Modulerna använder en gemensam in- och utgångsdesign för kraft och signal, vilket avsevärt förenklar anslutningen mellan drivenheterna. I kombination med en hålig genomföringsstruktur för kabeldragning blir tillämpningen och integreringen av drivenheterna mer bekväm och effektiv.
Kontakta oss

Funktioner

●Lättviktsdesign

●Stöder hålig genomgående kabeldragning

●Tvåstegs planetväxellådareducering med hög precision

●Stöder styrlägen för position, hastighet, vridmoment och hybrid kraft-position

●Helt integrerad allt-i-ett-design med utmärkt kostnadsprestanda

●Enastående pris-prestandaförhållande

●Stöder 14-bitars dubbla kodare med hög upplösning

●Stöder kaskaddrift av flera ställdon

Specifikation

Blad 1

ParameterEnhetUtväxling 5Utväxling 25
MärkspänningV4848
MärkvridmomentNm61.2
MärkvarvtalRPM100500
MärkströmA(rms)1.461.46
Topmoment(>3s)Nm3.618
TopphastighetRPM700140
ToppströmA(rms)33
VridmomentskonstantNm/A0.944.71
Polpar-1414
Lindningsanslutning-StjärnkopplingStjärnkoppling
FasresistansΩ2.092.09
FasinduktansmH1.11.1
GlappBågminuter66
MotdrivningsmomentNm0.10.4
Massag233263
Axiell belastningkN3.23.2
Radiell belastningkN1.41.4
Kommunikationsprotokoll/CANCAN
Kodartyp/Dubbel återkopplingDubbel återkoppling
EnkoderupplösningBit1414
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 2

ParameterEnhetUtväxling 40
MärkspänningV48V
MärkvridmomentNm10
MärkvarvtalRPM31
MärkströmA(rms)1.3
Topmoment(>3s)Nm30
TopphastighetRPM88
ToppströmA(rms)4
VridmomentskonstantNm/A7.7
Polpar-14
Lindningsanslutning-Stjärnkoppling
FasresistansΩ2.09
FasinduktansmH1.1
GlappBågminuter10
MotdrivningsmomentNm0.55
Massag356
Axiell belastningkN4.8
Radiell belastningkN2.1
Kommunikationsprotokoll/CAN
Kodartyp/Dubbel återkoppling
EnkoderupplösningBit14
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 3

ParameterEnhetUtväxling 36
MärkspänningV48
MärkvridmomentNm20
MärkvarvtalRPM80
MärkströmA(rms)7
Topmoment(>3s)Nm70
TopphastighetRPM117
ToppströmA(rms)25
VridmomentskonstantNm/A2.93
Polpar-14
Lindningsanslutning-Stjärnkoppling
FasresistansΩ0.9
FasinduktansmH0.41
GlappBågminuter10
MotdrivningsmomentNm0.7
Massag530
Axiell belastningkN4.8
Radiell belastningkN2.1
Kommunikationsprotokoll/CAN
Kodartyp/Dubbel återkoppling
EnkoderupplösningBit14
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 4

ParameterEnhetUtväxling 39
MärkspänningV48
MärkvridmomentNm25
MärkvarvtalRPM80
MärkströmA(rms)7.5
Topmoment(>3s)Nm76
TopphastighetRPM100
ToppströmA(rms)25
VridmomentskonstantNm/A3.3
Polpar-14
Lindningsanslutning-Stjärnkoppling
FasresistansΩ0.7
FasinduktansmH0.64
GlappBågminuter10
MotdrivningsmomentNm1.2
Massag640
Axiell belastningkN6.2
Radiell belastningkN2.7
Kommunikationsprotokoll/CAN
Kodartyp/Dubbel återkoppling
EnkoderupplösningBit14
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 5

ParameterEnhetUtväxling 36
MärkspänningV48
MärkvridmomentNm16
MärkvarvtalRPM50
MärkströmA(rms)7
Topmoment(>3s)Nm50
TopphastighetRPM67
ToppströmA(rms)20
VridmomentskonstantNm/A2.29
Polpar-7
Lindningsanslutning-Stjärnkoppling
FasresistansΩ0.62
FasinduktansmH0.46
GlappBågminuter10
MotdrivningsmomentNm1.3
Massag610
Axiell belastningkN4.8
Radiell belastningkN2.1
Kommunikationsprotokoll/CAN
Kodartyp/Dubbel återkoppling
EnkoderupplösningBit14
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 6

ParameterEnhetUtväxling 36Utväxling 36
MärkspänningV4848
MärkvridmomentNm2718
MärkvarvtalRPM3070
MärkströmA(rms)712
Topmoment(>3s)Nm8260
TopphastighetRPM64133
ToppströmA(rms)1730
VridmomentskonstantNm/A52.03
Polpar-2121
Lindningsanslutning-StjärnkopplingDeltakoppling
FasresistansΩ0.810.17
FasinduktansmH0.630.085
GlappBågminuter1010
MotdrivningsmomentNm1.51.5
Massag630630
Axiell belastningkN4.84.8
Radiell belastningkN2.12.1
Kommunikationsprotokoll/CANCAN
Kodartyp/Dubbel återkopplingDubbel återkoppling
EnkoderupplösningBit1414
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 7

ParameterEnhetUtväxling 18.33
MärkspänningV48
MärkvridmomentNm30
MärkvarvtalRPM150
MärkströmA(rms)16
Topmoment(>3s)Nm90
TopphastighetRPM190
ToppströmA(rms)57
VridmomentskonstantNm/A1.785
Polpar-14
Lindningsanslutning-Stjärnkoppling
FasresistansΩ0.282
FasinduktansmH0.217
GlappBågminuter10
MotdrivningsmomentNm1
Massag900
Axiell belastningkN10.6
Radiell belastningkN4.7
Kommunikationsprotokoll/CAN
Kodartyp/Dubbel återkoppling
EnkoderupplösningBit14
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 8

ParameterEnhetUtväxling 18
MärkspänningV33
MärkvridmomentNm100
MärkvarvtalRPM11
MärkströmA(rms)110
Topmoment(>3s)Nm160
TopphastighetRPM42
ToppströmA(rms)3.06
VridmomentskonstantNm/A3.06
Polpar-14
Lindningsanslutning-Stjärnkoppling
FasresistansΩ0.28
FasinduktansmH0.27
GlappBågminuter10
MotdrivningsmomentNm1.2
Massag1100
Axiell belastningkN7.9
Radiell belastningkN3.5
Kommunikationsprotokoll/CAN
Kodartyp/Dubbel återkoppling
EnkoderupplösningBit14
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m


Blad 9

ParameterEnhetUtväxling 10Utväxling 10
MärkspänningV4848
MärkvridmomentNm4023
MärkvarvtalRPM120150
MärkströmA(rms)2220
Topmoment(>3s)Nm170100
TopphastighetRPM192280
ToppströmA(rms)100100
VridmomentskonstantNm/A1.861.11
Polpar-2121
Lindningsanslutning-StjärnkopplingDeltakoppling
FasresistansΩ0.2080.07
FasinduktansmH0.340.06
GlappBågminuter66
MotdrivningsmomentNm0.80.8
Massag13501350
Axiell belastningkN9.29.2
Radiell belastningkN4.14.1
Kommunikationsprotokoll/CANCAN
Kodartyp/Dubbel återkopplingDubbel återkoppling
EnkoderupplösningBit14
IP-klass/IP40
Kylmetod/IC410
Omgivande driftstemperatur°C-20℃~50℃
Isolationsklass-F
Dielektrisk hållfasthet-500V/1kHz/1A/1ms
IsolationsresistansΩ100MΩ 20℃
BullerdB60dB/0.5m
