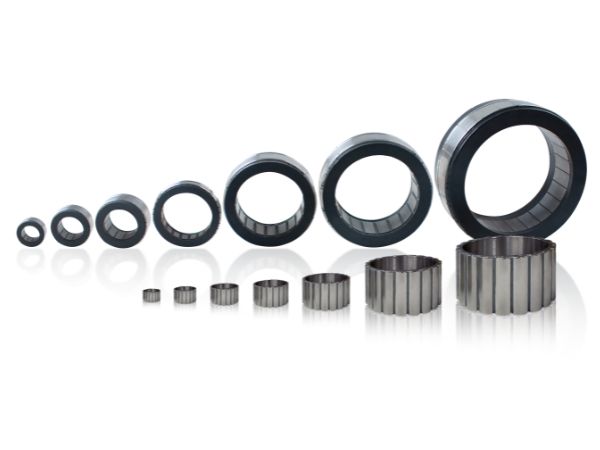

FM2 ramlösa robotmotorer med hög vridmomenttäthet

Name: FM2 ramlösa robotmotorer med hög vridmomenttäthet
SKU: -1

● Introduktion

HONPINE FM2 ramlösa momentmotorer för robotik erbjuder högre prestanda och fler konfigurationsalternativ jämfört med FM1-serien, vilket gör dem lämpliga för ett bredare spektrum av applikationer. Motorförlusterna minskas med 20%, medan vridmomentet ökas med 10% jämfört med FM1-motorer, vilket ger längre driftsuthållighet.
FM2-serien finns i sex diametrar från φ50mm till φ127mm, med märkvarvtal från 1800 rpm till 5500 rpm, vridmoment från 0.36 Nm till 6.40 Nm, och uteffekt från 207 W till 608 W. Märkspänningar sträcker sig från 24 V till 70 V. Valfria konfigurationer inkluderar Hall-sensorer, temperatursensorer, och anpassningsbara ledningsalternativ.Dessa motorer används i stor utsträckning i kollaborativa robotar, humanoida robotar, fyrbenta robotar, industrirobotar, och medicinska rehabiliteringsrobotar.

Kontakta oss

Funktioner

●Utmärkt effektprestanda

Exceptionell vridmomentdensitet, effekttäthet, och kuggmomentprestanda, branschledande.

●Flexibel integration

Justerbara gränssnitt med valfria Hall-sensorer, temperatursensorer, och lindningskonfigurationer för precis återkoppling och styrning.

●Utmärkt värmehantering

Optimerad magnetkretsdesign minskar förluster och värmealstring, vilket säkerställer stabil drift.

●Globalt servicestöd

Digitaliserad tillverkning säkerställer stabil produktionskapacitet, med stöd av globala distributionsnätverk och snabbresponsiva regionala kontor.

●Pålitlig kvalitet

Helt automatiserade produktionslinjer säkerställer konsekvent produktkvalitet, stabilitet, och tillförlitlighet.

Specifikation

Blad 1



Motorserie	Modell	Märkvridmoment (mNm)	Tomgångsvarvtal (rpm)	Märkström (A)	Märkspänningsområde (VDC)	Märkeffekt (W)
Superhög densitet FM2	FM2-05008	0.36	6300	4.40	24-70	207
	FM2-05014	0.60	3900	4.60	24-70	211
	FM2-06008	0.48	6500	6.6	24-70	251
	FM2-06011	0.65	5000	6.5	24-70	259
	FM2-06026	1.4	4000	11.3	24-70	440
	FM2-07010	0.70	3110	4.40	24-70	183
	FM2-07018	1.4	4000	11.1	24-70	440
	FM2-08513	1.8	3000	11.0	24-70	471
	FM2-08523	2.86	3500	21.2	24-70	1048
	FM2-09408	1.58	4000	14.6	24-70	579
	FM2-09413	2.1	3500	14.9	24-70	660
	FM2-09416	2.8	3500	21.2	24-70	880
	FM2-09426	4	2650	22.9	24-70	838
	FM2-12718	3.6	3000	23.2	24-70	905
	FM2-12725	6.4	2900	36.9	24-70	1608

Blad 2



Produkt specifikation	Märkeffekt (w)	Märkspänning (VDC)	Märkström (A)	Märkmoment (Nm)	Maximalt moment (Nm)	Märkvarvtal (rpm)	Spänningskonstant (V/krpm)	Momentkonstant (Nm/A)	Tröghet (kgm²*10-4)	Vikt (kg)
08	207	48	4.4	0.36	1.08	5500	5.3	0.087	0.057	0.089
14	211	48	4.60	0.60	1.80	3360	8.5	0.141	0.083	0.141

Blad 3



Produkt specifikation	Märkeffekt (w)	Märkspänning (VDC)	Märkström (A)	Märkmoment (Nm)	Maximalt moment (Nm)	Märkvarvtal (rpm)	Spänningskonstant (V/krpm)	Momentkonstant (Nm/A)	Tröghet (kgm²*10-4)	Vikt(kg)
08	251	48	6.6	0.48	1.43	5000	4.8	0.076	0.12	0.135
11	259	48	6.5	0.65	1.95	3800	6.5	0.108	0.17	0.175
26	440	48	11.3	1.4	4.2	3000	7.8	0.130	0.47	0.345

Blad 4



Produkt specifikation	Märkeffekt (w)	Märkspänning (VDC)	Märkström (A)	Märkmoment (Nm)	Maximalt moment (Nm)	Märkvarvtal (rpm)	Spänningskonstant (V/krpm)	Momentkonstant (Nm/A)	Tröghet (kgm²*10-4)	Vikt (kg)
10	183	48	4.40	0.70	3.00	2500	10.7	0.177	0.221	0.21
18	440	48	11.1	1.4	4.20	3000	8.10	0.135	0.389	0.332

Blad 5



Produkt specifikation	Märkeffekt (w)	Märkspänning (VDC)	Märkström (A)	Märkmoment (Nm)	Maximalt moment (Nm)	Märkvarvtal (rpm)	Spänningskonstant (V/krpm)	Momentkonstant (Nm/A)	Tröghet (kgm²*10-4)	Vikt (kg)
13	471	48	11.0	1.8	5.4	2500	10.8	0.179	0.606	0.326
23	1063	48	22.3	2.9	8.7	3500	8.40	0.139	1.263	0.629

Blad 6



Produkt specifikation	Märkeffekt (w)	Märkspänning (VDC)	Märkström (A)	Märkmoment (Nm)	Maximalt moment (Nm)	Märkvarvtal (rpm)	Spänningskonstant (V/krpm)	Momentkonstant (Nm/A)	Tröghet (kgm²*10-4)	Vikt (kg)
08	579	48	13.6	1.58	3.96	3500	7.5	0.124	0.68	0.44
13	660	48	14.9	2.1	5.25	3000	9	0.149	0.98	0.58
16	880	48	21.2	2.8	7	3000	8.9	0.147	1.3	0.72
26	838	48	22.9	4	10	2000	11.4	0.189	1.89	1.13

Blad 7



Produkt specifikation	Märkeffekt (w)	Märkspänning (VDC)	Märkström (A)	Märkvridmoment (Nm)	Maximalt moment (Nm)	Märkvarvtal (rpm)	Spänningskonstant (V/krpm)	Momentkonstant (Nm/A)	Tröghet (kgm²*10-4)	Vikt (kg)
18	905	48	23.2	3.6	14.4	2400	10.4	0.172	5.3	1.07
25	1608	48	36.9	6.4	19.2	2400	11	0.182	7.4	1.42

Blad 8


