Kompakt hålingångs 90-graders vinkelväxel med spiralformade koniska kugghjul

Name: Kompakt hålingångs 90-graders vinkelväxel med spiralformade koniska kugghjul
SKU: 0

● Introduktion

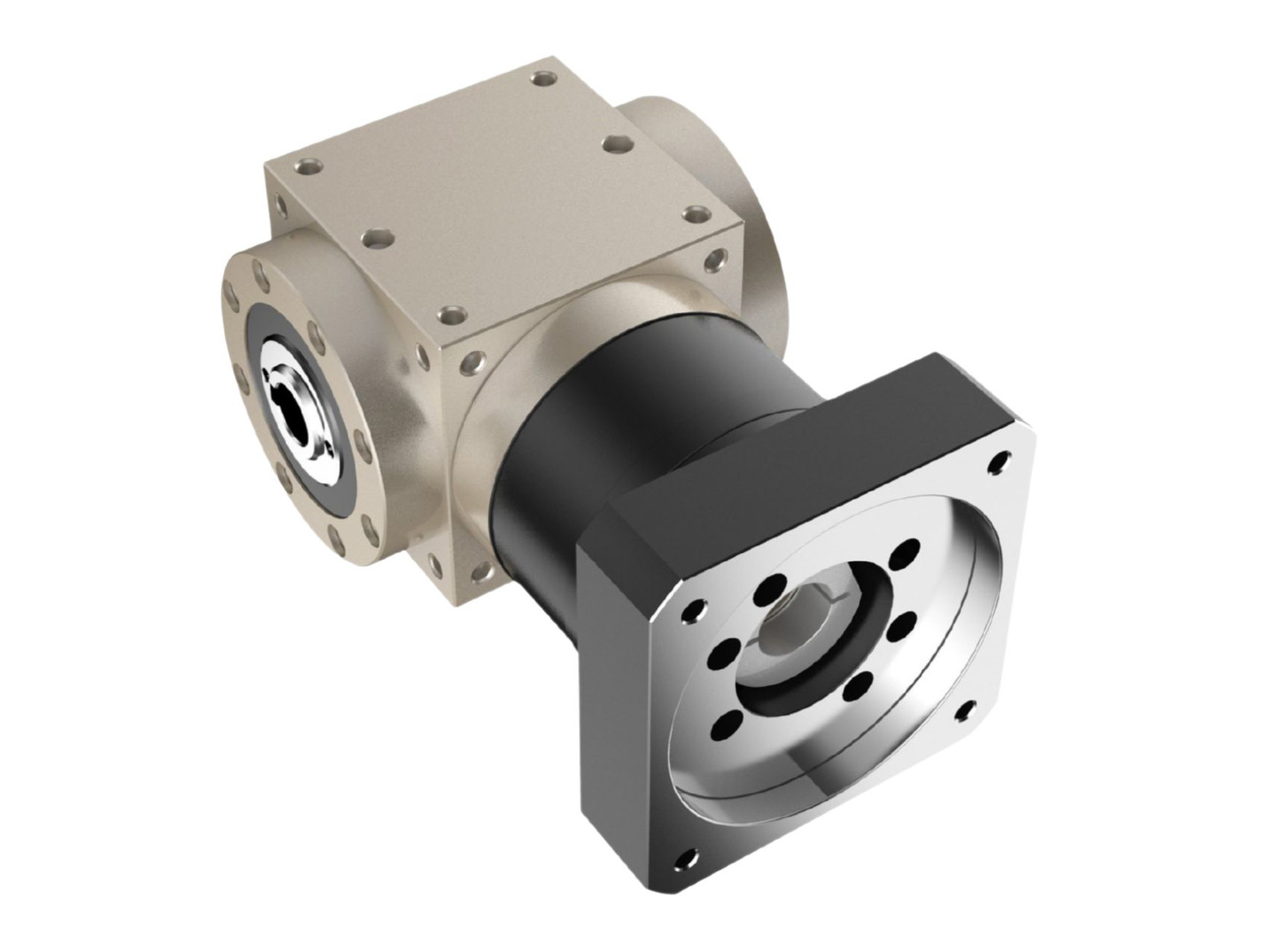

En hålingångs 90-graders vinkelväxel med spiralformade koniska kugghjul har en ingångsaxel med håldesign och en anslutande flänsplatta för direkt motorkoppling. Dess ingångs- och utgångsaxlar är arrangerade i en 90-degree vinkel och uppnår omdirigering av kraft genom kugghjulsmekanismer såsom spiralformade koniska kugghjul eller koniska kugghjul. Kärnkonstruktionen fokuserar på att optimera utrymmeseffektiviteten, vilket gör den lämplig för industriell automationsutrustning, CNC-verktygsmaskiner, förpackningsmaskiner och andra tillämpningar som kräver kompakt installation eller riktad kraftöverföring. Beroende på specifika driftskrav varierar husmaterialen: aluminiumhus prioriteras för automatiserade system och viktkänsliga scenarier; rostfria hus är avsedda för korrosionsbeständiga miljöer som livsmedelsbearbetning, läkemedel och marin teknik; hus i legerat stål är konstruerade för tunga tillämpningar såsom lyftsystem i smarta lager. Kunder måste kommunicera sitt driftssammanhang och sina materialkrav till tillverkare vid val för att säkerställa optimal prestanda hos växellådan.

Kontakta oss

Funktioner

● Användarvänlig design

Har en axelborrad ingång och en anslutningsfläns för direkt motoranslutning, vilket säkerställer enkel användning.

● Den interna koniska kugghjulsstrukturen och den vinkelräta placeringen av in- och utgående axlar minimerar utrustningens fotavtryck, vilket gör den särskilt lämplig för trånga installationsutrymmen.

● Hög transmissionseffektivitet och låg energiförbrukning

Använder precisionskuggingrepp och ett optimerat smörjsystem, vilket uppnår en transmissionseffektivitet på över 95% samtidigt som energiförlusten minskas.

● Hög precision och lågt buller

Kombinationen av sned- eller koniska kugghjul med precisionsbearbetning ger minimalt glapp, exakt positionering, jämn drift och låg ljudnivå.

● Hög lastkapacitet och hållbarhet

Höghållfasta material (såsom förstklassigt smitt stål) och värmebehandlingsprocesser förbättrar lastbärande kapacitet, stöder betydande radiella och axiella belastningar och förlänger livslängden.

● Olika utgångskonfigurationer

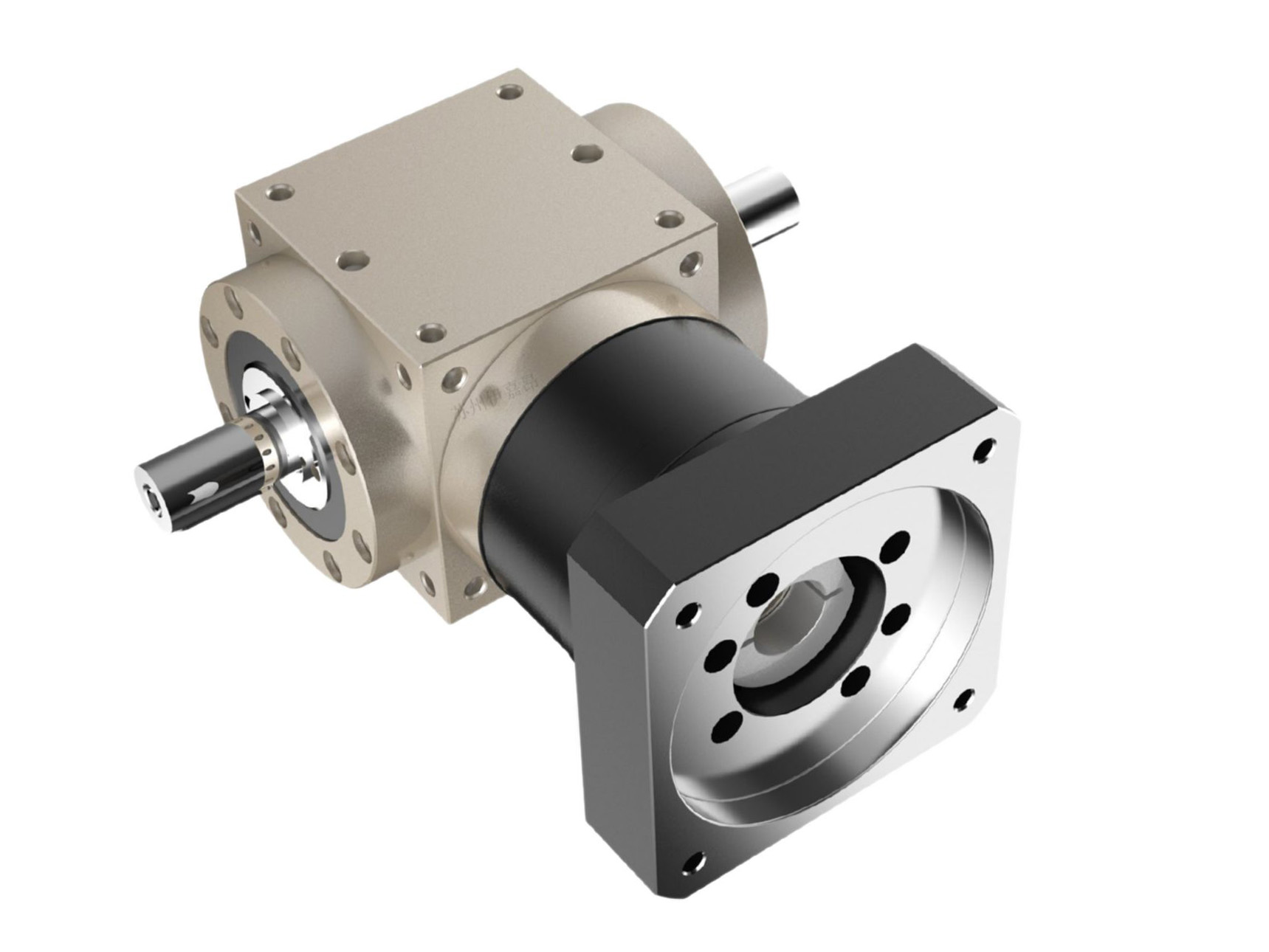

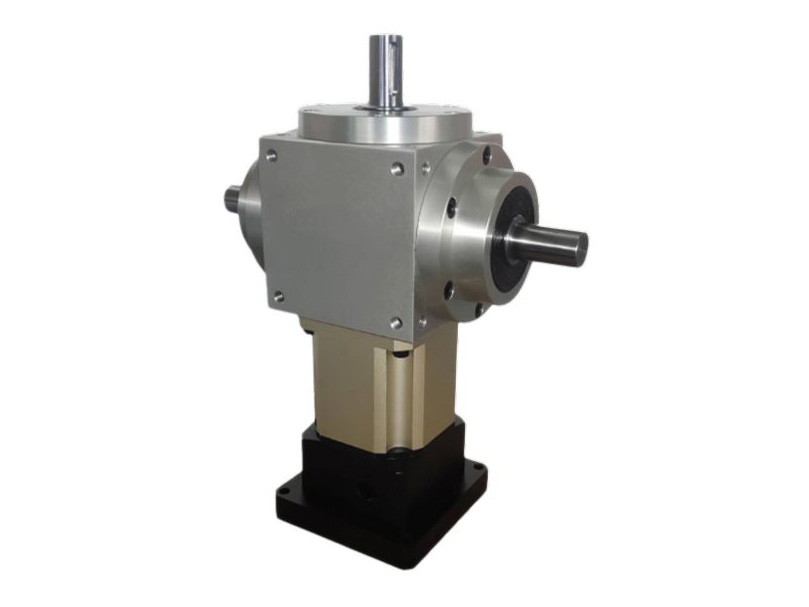

Tillgänglig i olika utgångskonfigurationer: ihålig ingång med axelutgång, ihålig ingång med ihålig utgång, axelingång med axelutgång och axelingång med ihålig utgång.

● Lämpliga tillämpningar

Idealisk för lyftplattformar och flermodulssystem som drivs av en enda motor.

Specifikation

Blad 1



Prestandadata för växelreducerare (prestanda och specifikationer för ATB-serien är desamma som för AT-serien)
Specifikationer		Steg	ReduktionsförhållandeA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR1	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL1 NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL1 NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR1	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR1	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR1
Nominellt utgående vridmoment T₂N (Nm)	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
Maximalt accelererande vridmoment T₂B	Nm	1,2,3	1~500	1.5 gånger nominellt utgående vridmoment
Maximal accelererande ingångshastighet n₁B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
Glapp B	arcmin	1	1~5	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6
		2	7~50	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8
		3	75~500				≤10	≤10	≤10	≤10	≤10	≤10
Tillåten radiell belastning F₂rBc Utgående axel d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
Tillåten axiell belastning F₂aBc Utgående axel d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
Livslängd D	hr	1,2,3	1~500	20,000
Verkningsgrad η	%	1	1~5	≥98%
Verkningsgrad η	%	23	7~500	≥94%
Driftstemperatur	℃	1,2,3	1~500	-10℃~90℃
Smörjning				Syntetiskt smörjfett
Bullernivå(n₁=1500rpm	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

Blad 2



Prestandadata för växelreducerare
Specifikation	Steg	ReduktionsförhållandeA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR1	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR
Tröghetsmoment J₁	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		100	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		125	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		150	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		200	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		250	-	-		0.15	0.15	0.50	0.50	2.79	2.79
		350		-		0.15	0.15	0.50	0.50	2.79	2.79
		500	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
